真空管器集熱工程模塊
發布日期：2022-03-16

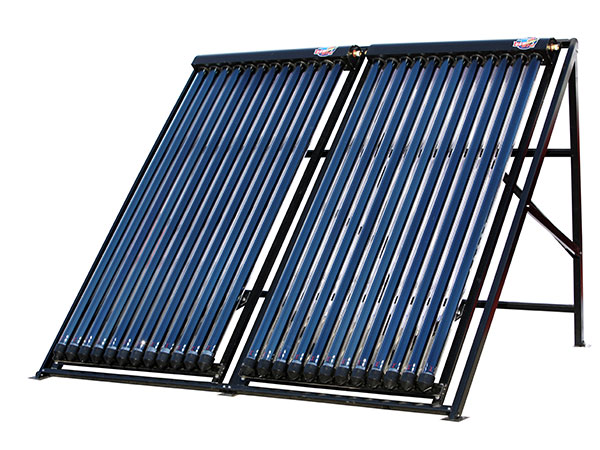

產品名稱：真空管集熱器工程模塊
產品特點
1、采用拼裝式結構，現場安裝只需組裝即可，方便快捷，型號齊全多樣。
2、可多臺串、并聯安裝，滿足多人需求。
3、聯箱內膽采用0.5mm不銹鋼SUS304焊接而成，具有很強的密封性能和抗腐蝕性能。
4、獨特的內膽結構，受力好;一條焊縫，自動化生產程度高，性能更可靠，同時減少加工時間，降低加工成本。
5、內膽端蓋一次沖壓成型，凹型結構不但便于與內膽壁連接，提高自動化焊接程度，而且增加內膽強度。
6、環保型保溫材料，發泡均勻，熟化工藝處理，熱損耗小，保溫效果更佳。
7、外皮采用彩涂板，防腐性能好。
| 集熱器規格型號 | TP471660S | TP581850S | TP581825D | TP581830D | |
| 國標型號 | Z-QB/0.06-WF-4.2/60-47 | Z-QB/0.06-WF-5.0/50-58 | Z-QB/0.06-WF-2.5/25-58 | Z-QB/0.06-WF-3.0/30-58 | |
| 集熱器結構尺寸 | 真空管規格型號 | ￠47*1600 | ￠58*1800 | ? | |
| 真空管數量 | 60支 | 50支 | 25支 | 30支 | |
| 輪廓尺寸(長×寬×高㎜) | 3260×1998×150 | 3660×1998×150 | 1900×1998×150 | 1900×2380×150 | |
| 采光面積(㎡) | 4.2 | 5.0 | 2.5 | 3.0 | |
| 輪廓采光面積(㎡) | 5.8 | 6.3 | 3.2 | 3.8 | |
| 集熱器總面積(㎡) | 6.5 | 7.3 | 3.8 | 4.5 | |
| 接頭尺寸 | ￠32*45mm | ￠32*45mm | ￠32*45mm | ￠32*45mm | |
| 集熱器連接方式 | Φ32*75mm硅膠管連接，喉箍緊固 | ||||
| 聯箱內膽材質及厚度 | 材質SUS304不銹鋼板，厚度≥0.45mm | ||||
| 保溫材質 | 聚氨酯整體發泡 | ||||
| 尾座結構 | 1、鋁合金底架+尼龍尾座；2、鍍鋅板成型尾架 | ||||
| 與支架固定方式 | 六角法蘭面自鉆自攻釘（燕尾釘） | ||||
| 集熱器技術參數 | 瞬時效率截距 | ?ο，a≥0.72（國標要求≥0.62） | |||
| 總熱損系數 | U≤2.4W/（m2·K） | ||||
| 工作壓力 | 0.06MPa | ||||
| 推薦工作流量 | 0.02L/（m2·S） | ||||
| 抗凍性 | 零下25度可正常工作 | ||||
| 抗雹能力 | 直徑30mm鋼球450mm高空落下沖擊集熱管無損壞 | ||||
| 集熱器自重(㎏) | 93 | 114 | 63 | 75 | |
| 集熱器容水量(㎏) | 98 | 149 | 81 | 97 | |
